背景技术

燃烧器，是使燃料和空气以一定方式混合燃烧的装置统称，燃烧器按结构划分为一体式燃烧器和分体式燃烧器，分体式燃烧器需要单独配置风机，在燃料燃烧的同时，空气中的氧气和空气中的氮气（以及部分含氮燃料）在高温下进行燃烧反应生成NOx，对环境造成污染，不满足环保要求，所以在低氮燃烧时除配备助燃风机外，还要再配置一台高温引风机，两套风机占地面积较大且管道系统复杂，给人们的使用带来不便。

烟气再循环是当前低氮燃烧的一种主流技术，目前一般是用单独的高温引风机吸入烟气，然后和鼓风机提供的助燃空气混合后进入燃烧器实现低氮燃烧。现有技术中需要一台引风机和一台鼓风机，成本高，占地面积大，管道系统复杂，易烟气和空气混合不均匀导致燃烧不稳定。

发明内容

本实用新型旨在解决上述缺陷，提供了一种用于低氮燃烧带烟气再循环和助燃功能的一体式离心风机。

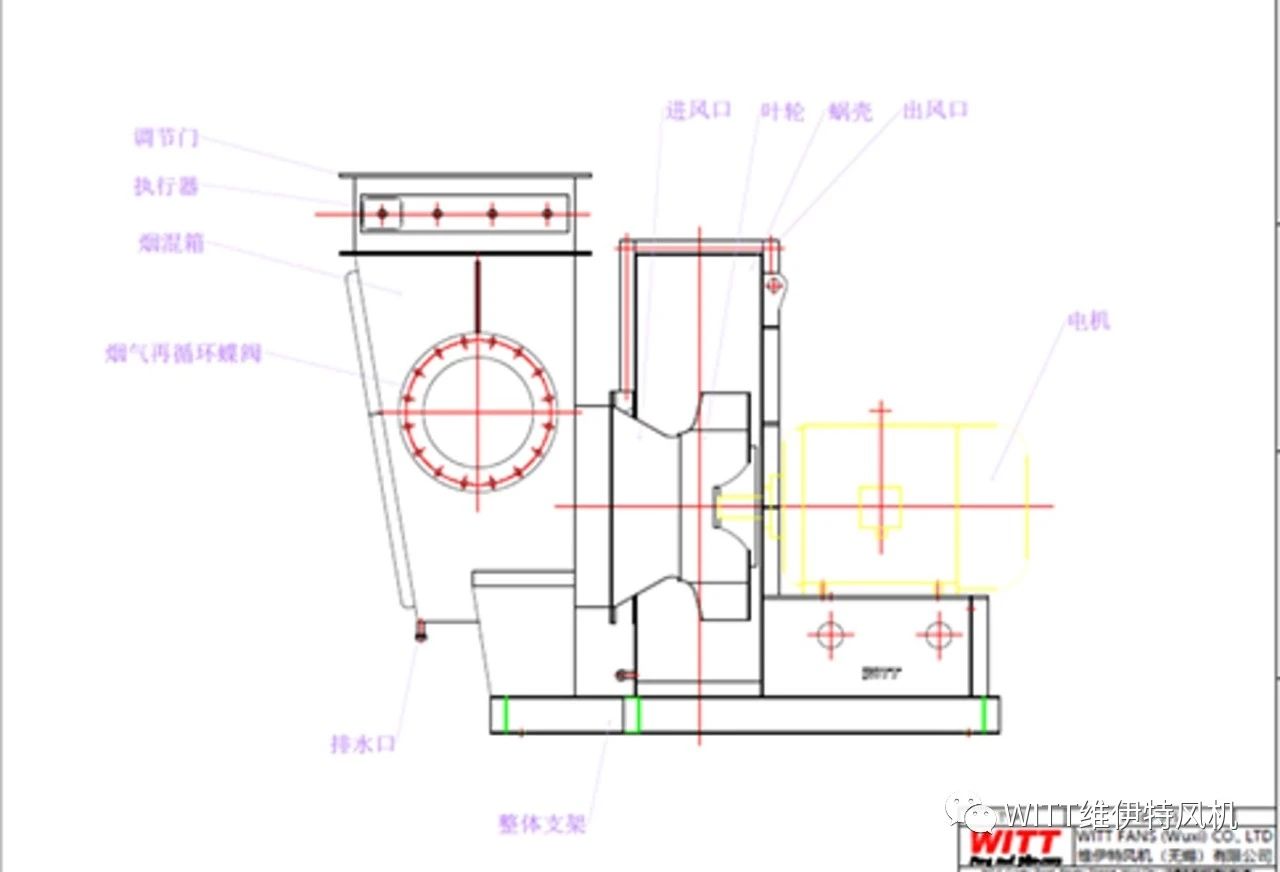

工作原理：烟气从锅炉尾部取出后连接到本设备上混合箱上的烟气再循环蝶阀，通过蝶阀的开度控制烟气量的大小，助燃空气通过调节门进入烟混箱，烟气和助燃空气在烟混箱中混合，如有冷凝水则通过排水口排出。混合后的烟气和空气经过进风口进入风机，在叶轮提升压力作用下通过出风口及风道进入燃烧器达到降低燃烧中形成的氮氧化物。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。



   WITT在中国的发展速度令人瞩目，主要原因在于高起点起步并切合燃烧器市场的独有行业特征，归纳起来竞争优势如下：

-Technical Team From Germany and Demark

来自德国/丹麦的资深风机设计团队

-Customerised Fan Design Software WITTFANTM

  个性化定制风机设计软件

-Rich Experience in Bunrer and Boiler Fan

  在低氮燃烧/锅炉/工业窑炉风机配套经验丰富

-Advantaged Equipment And Technology

  先进的加工设备和工装

-Costly&Reliablity

  性价比高/性能可靠

       WITT维伊特-用欧洲领先的风机技术和精湛的工艺为燃烧器行业打造性价比超值的精品风机！
